在大型旋轉機械（如汽輪機、水輪機、壓縮機等）中，滑動軸承（軸瓦）的健康狀態直接關系到整個機組的安全穩定運行。軸瓦的位移變化是評估其工作狀態、油膜厚度、負載情況以及診斷故障的關鍵參數。本文詳細介紹了采用SENTHER D8111系列精密電渦流位移傳感器對滑動軸承軸瓦進行靜態位移與動態振動監測的完整解決方案，包括其工作原理、應用優勢、系統配置及實施要點。

一、 應用背景與挑戰

滑動軸承通過一層潤滑油膜將旋轉的軸頸與靜止的軸瓦隔開，實現高效支撐。軸瓦的位移（包括靜態位置和動態振動）直接反映了：

油膜厚度與壓力：油膜厚度過薄可能導致金屬接觸，引發磨損甚至“燒瓦"事故。

軸承負載：不同工況下，軸瓦承受的負載變化會導致其位置偏移。

裝配狀態：軸瓦的預緊力、間隙是否合適。

動態穩定性：是否存在油膜渦動、振蕩等不穩定現象。

傳統的監測手段難以實現對軸瓦位移的非接觸、高精度、實時測量。而電渦流位移傳感器憑借其獨特優勢，成為該應用領域的理想選擇。

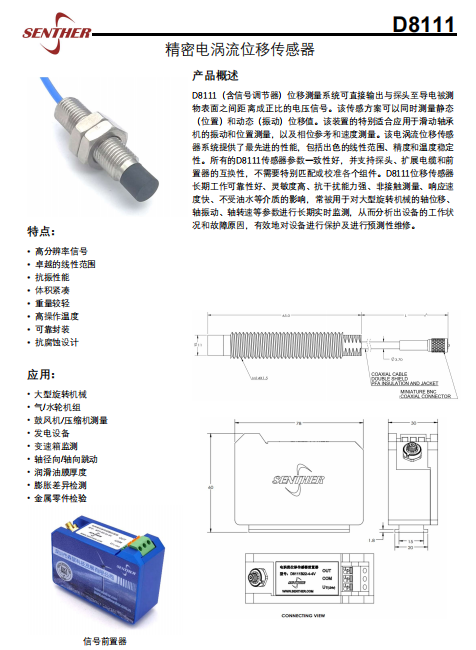

二、 SENTHER D8111 傳感器方案核心優勢

根據技術文檔，D8111位移測量系統為軸瓦監測提供了的性能保障：

非接觸測量，不受油介質影響：探頭與被測軸瓦表面不接觸，消除機械負載影響，并能穿透油膜等介質直接測量金屬軸瓦的位移，非常適合在潤滑系統內工作。

高分辨率與線性度：靈敏度高達4 V/mm ±5%，非線性度僅為1% FSO，能夠精確捕捉微米級的位移變化，為分析油膜厚度和微小振動提供可靠數據。

優異的動態響應能力：頻率響應范圍達0 - 10,000 Hz (-3dB)，既能測量軸的靜態位置沉降，也能捕獲軸瓦的高頻振動，為分析機械動態特性提供支持。

的環境適應性：

寬溫操作：探頭工作溫度范圍-55℃至+150℃，適應軸承箱內部的高溫環境。

堅固耐用：探頭采用316L不銹鋼外殼，防護等級達IP67，耐壓12 Mpa，抗腐蝕、防油防水，確保長期可靠性。

強抗干擾性：輸出信號抗干擾能力強，適合在復雜的工業電磁環境中使用。

組件互換性與安裝便利性：D8111系統的探頭、擴展電纜和前置器具有良好的參數一致性和互換性，無需單獨校準，大大降低了維護成本和備件庫存壓力。標配的M14安裝螺母（PM0645） 使得安裝簡便快捷。

三、 軸瓦位移監測系統配置與實施

1. 測點布置

通常在需要監測的軸瓦背部或側面，加工安裝孔，將傳感器探頭垂直對準軸瓦背面。每個需要監測的軸瓦至少應安裝一個探頭，對于關鍵軸承，常成對安裝（如垂直和水平方向）以監測其在不同載荷下的位移矢量。

2. 系統組成（基于文檔“測量系統配置項"）

傳感頭：D8111系列探頭，直接安裝于軸承座，靠近軸瓦。

信號調理器：D8111前置器，將探頭的信號轉換為標準電壓信號（-20V輸出）。根據選型指引，代碼B22表示包含分體式信號調理器、負壓(-24Vdc)供電、輸出-20V。

信號采集器：可選文檔中提到的IN-SDG 8通道信號采集器，用于多點數據同步采集。

分析與診斷平臺：連接至工業電腦，配合IN-91便攜式信號分析儀或上位機軟件，進行數據實時顯示、記錄、分析和預警。

3. 測量參數與診斷應用

靜態位移監測：

油膜厚度估算：通過監測軸瓦相對于機座的靜態位置變化，結合軸頸位置，可以間接評估平均油膜厚度。

負載監測：機組啟停或負荷變化時，觀察軸瓦位移的變化趨勢，判斷負載分配是否均勻。

熱膨脹差異：監測由于溫度變化引起的軸瓦與軸承座之間膨脹量的差異。

動態振動監測：

軸瓦振動：直接測量軸瓦本身的振動加速度、速度或位移，判斷其穩定性。

油膜渦動/振蕩：分析振動頻譜，識別與油膜動力學相關的特征頻率，預防失穩故障。

四、 選型指南

以典型應用為例，一個完整的傳感器選型代碼可能為：D8111-B22-4-5-K3

D8111：產品型號。

B22：包含分體式信號調理器，-24Vdc供電。

4：測量量程為4mm（動態范圍0.5~4.5mm），滿足大多數軸瓦位移監測需求。

5：電纜長度為5米，適應現場布線要求。

K3：電纜帶金屬鎧裝，鎧裝長度為3米。鎧裝部分能有效保護電纜在惡劣的機械環境中免受損傷，特別適合在設備內部穿行。

五、 總結

SENTHER D8111精密電渦流位移傳感器系統，憑借其高精度、高可靠性、非接觸測量和強大的環境適應能力，為滑動軸承軸瓦的位移監測提供了一套完整、高效的解決方案。實施該方案，能夠?qū)崿F(xiàn)對軸承工作狀態的“預測性維修"，及時發現問題隱患，避免惡性事故的發生，有效保障大型旋轉機械的長周期安全穩定運行，是實現設備智能化運維的關鍵技術手段。
